JTH-LJK零序电流互感器

所属分类：二次设备
浏览次数：135

二维码：

添加时间：2025-12-05
简要说明：

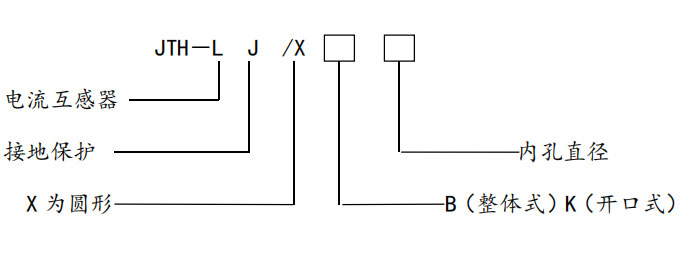

一、型号含义：

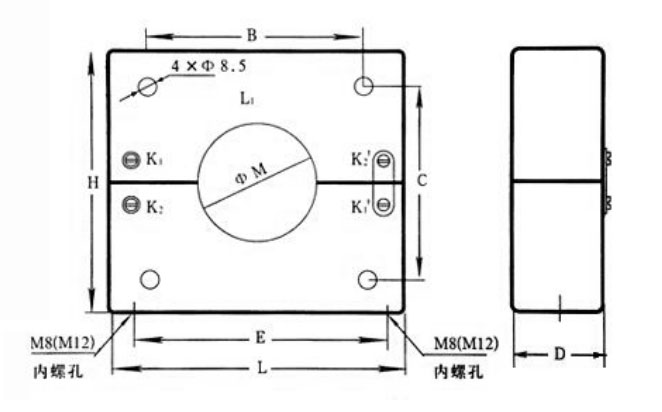

二、外形尺寸：型号：JTH-LJK

注：其中孔径为￠M，长为 L 高为 H 厚度为 D，地脚中心距为 E，B、C 为四孔间尺寸，￠8.5 孔为通孔，可做水平安装用。

三、外形安装尺寸：

JTH－LJK 系列外形安装尺寸

JTH-LJK 系列：常用变比（特殊变比根据客户要求设计制作）

现场电缆与互感器规格选择参数：

CT规格	Φ80	Φ100	Φ120	Φ140	Φ160	Φ180	Φ200	Φ240	Φ260	Φ300
电缆截面(mm²)	3×50及以下	3×70 3×95	3×120 3×150 3×185	2(3×150) 3×240 3×300	3(3×120) 2(3×185) 3×400	2(3×240) 4(3×120) 3(3×150)	5(3×120) 3(3×185) 4(3×150)	3(3×240) 2(3×300) 3(3×185)	5(3×185) 2(3×400) 3(3×300)	5(3×240) 3(3×400) 4(3×300)
